Le solénoïde utilise l'électro-aimant pour pousser le noyau de la vanne pour contrôler la direction de l'air comprimé, contrôlant ainsi la direction d'ouverture et de fermeture de l'actionneur pneumatique.

Ses avantages sont un fonctionnement simple et une télécommande facile.

La valve directionnelle électromagnétique peut réaliser à deux positions trois voies, à deux positions à cinq voies et ainsi de suite selon différentes exigences.

L'électromagnét utilisé pour faire fonctionner le valve de solénoïde est divisé en AC et DC:

1. La tension de l'électromaigrette CA est généralement de 220 volts. Ses caractéristiques sont une grande force de départ, un court temps de commutation et un prix bas. Cependant, lorsque le noyau de la soupape est bloqué ou que la force d'aspiration est insuffisante pour rendre le noyau de fer incapable d'attirer, l'électro-aimne est facile à épuiser en raison d'un courant excessif, de sorte que la fiabilité de travail est mauvaise, il y a un impact pendant le fonctionnement et le La vie est faible.

2. La tension électromagante DC est généralement de 24 volts. Il présente les avantages d'un fonctionnement fiable, pas d'épuisement professionnel en raison du noyau de la valve bloquée, de la longue durée de vie et de la petite taille, mais la force de départ est plus petite que celle de l'électromaigrette CA, et un équipement de redresseur est requis lorsqu'il n'y a pas d'alimentation en courant continu.

Afin d'améliorer la fiabilité de travail et la durée de vie des soupapes directionnelles électromagnétiques, ces dernières années, les électromagets humides sont de plus en plus largement utilisés au pays et à l'étranger. Il n'est pas nécessaire de sceller entre cet électro-aimant et la tige de poussée de la soupape de glissière, éliminant le frottement au joint torique. L'extérieur de sa bobine électromagnétique est directement scellé avec des plastiques d'ingénierie, et il n'est pas utilisé comme coquille métallique. Cela garantit non seulement l'isolation, mais facilite également la dissipation de la chaleur, il a donc un travail fiable, un faible impact et une longue durée de vie.

Valve de solénoïde structure:

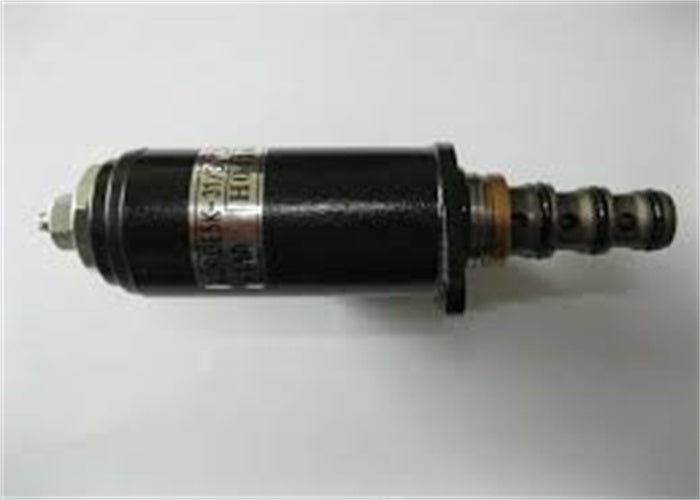

L'électrovanne comprend (bobine, aimant, éjecteur).

Lorsque la bobine est sous tension, le magnétisme est généré, ce qui attire l'aimant et l'aimant tirera la broche d'éjecteur. Lorsque l'alimentation est éteinte, l'aimant et la tige d'éjecteur sont réinitialisés et le valve de solénoïde termine le processus de travail. C'est ainsi que fonctionne la valve solénoïde.

L'électrovanne est généralement utilisée dans les systèmes hydrauliques pour fermer et ouvrir le circuit d'huile.

En fait, selon la température et la pression du milieu d'écoulement, comme la pression dans le pipeline et aucune pression dans l'état de flux libre. Le principe de travail de l'électrovanne est différent.

Par exemple, la start-up zéro tension est requise à l'état de flux libre, c'est-à-dire que la bobine aspire le corps de frein après l'allumage de la puissance.

L'électrovanne sous pression est une broche insérée dans le corps de frein après que la bobine soit sous tension, et le corps de frein est poussé par la pression du fluide lui-même.

La différence entre les deux méthodes est que la valve solénoïde à l'état d'auto-flux doit aspirer la broche parce que la bobine doit aspirer tout le corps de frein , donc le volume peut être comparé. petit.

Classification de l'électrovanne

Le traçage de l'histoire du développement des solénoïdes, jusqu'à présent, les soupapes de solénoïde au pays et à l'étranger sont divisées en trois catégories en principe (c.-à-d.: À action directe, pas à pas sur le pilote), et la différence entre la structure et Le matériau du disque de soupape et la différence de principe sont divisés en six sous-catégories (structure de diaphragme à action directe, structure de pièce répétée étape par étape, structure de diaphragme pilote, structure de piston à action directe, étape directe- Structure du piston d'acteur et structure pilote-piston).

Valve d'électrovanne à action directe:

Principe: Lorsque la puissance est appliquée, la bobine électromagnétique génère une force électromagnétique pour soulever l'élément de clôture du siège de la valve et la valve s'ouvre; Lorsque la puissance est désactivée, la force électromagnétique disparaît, le ressort presse l'élément de clôture sur le siège de soupape et la vanne se ferme.

Caractéristiques: Il peut fonctionner normalement sous vide, pression négative et pression nulle, mais le diamètre n'est généralement pas plus de 25 mm.

Soule de salennoïde à action directe distribuée:

Principe: Il s'agit d'une combinaison de principe d'action directe et de pilote. Lorsqu'il n'y a pas de différence de pression entre l'entrée et la sortie, une fois l'alimentation allumée, la force électromagnétique soulève directement la petite valve pilote et la partie de clôture principale vers le haut, et la valve s'ouvre. Lorsque l'entrée et la sortie atteignent la différence de pression de départ, une fois la puissance appliquée, la force électromagnétique pilote la petite valve. La pression dans la chambre inférieure de la soupape principale augmente et la pression dans la chambre supérieure diminue, de sorte que la soupape principale est poussée vers le haut par la différence de pression. La pression de la force ou du média pousse la pièce de fermeture et se déplace vers le bas pour fermer la valve.

Caractéristiques: Il peut également fonctionner sous une différence de pression nulle, un aspirateur, une haute pression, mais la puissance est grande, et elle doit être installée horizontalement.

Valve d'électrovanne opéré par le pilote:

Principe: Lorsque la puissance est appliquée, la force électromagnétique ouvre le trou pilote, la pression dans la chambre supérieure baisse rapidement et une différence de pression entre les pièces supérieure et inférieure est formée autour de l'élément de clôture. La pression du fluide pousse l'élément de fermeture vers le haut et la valve s'ouvre; Lorsque la puissance est désactivée, la force de ressort ouvre le pilote. Le trou est fermé et la pression d'entrée passe rapidement à travers le trou de dérivation pour former une différence de pression basse à élevée autour de l'élément de fermeture de la valve. La pression du fluide pousse l'élément de fermeture pour descendre vers le bas et fermer la valve.

Caractéristiques: La limite supérieure de la plage de pression du fluide peut être installée arbitrairement (personnalisée) mais doit répondre aux conditions de différentiel de pression du fluide.

Ce qui précède est une explication du principe de travail et de la classification de l'électrovanne, si vous avez des questions ou des besoins. Vous pouvez nous contacter. À l'avenir, nous lancerons également de nouveaux articles à lire.
