À l'heure actuelle, les manches de pression sont largement utilisées dans presque tous les processus industriels et les domaines de recherche scientifique, tels que le réseau de caloques thermique, la transmission de pétrole et de gaz, l'alimentation en eau et le système de gaz, l'entretien et l'atelier de réparation des véhicules et d'autres champs.

En particulier dans le processus de contrôle des processus industriels et de mesure technique, les manomètres mécaniques ont été de plus en plus largement utilisés en raison de la résistance mécanique élevée et de la commodité de production des éléments sensibles élastiques.

Aujourd'hui, SINOCMP a trié les connaissances de base des jauges de pression, ce qui, je l'espère, vous aidera à comprendre.

1.Le concept de pression dans les manches de pression

Le concept de pression, en fait, fait référence à la pression physique, c'est-à-dire la quantité de pression par unité de zone.

Pression absolue: la pression supérieure à zéro de pression absolue, basée sur zéro de pression absolue.

Pression positive: la pression supérieure à la pression atmosphérique, basée sur la pression atmosphérique.

Pression négative (vide): pression inférieure à la pression atmosphérique, en fonction de la pression atmosphérique.

Pression différentielle: la différence entre deux pressions.

Pression de jauge: pression supérieure ou inférieure à la pression atmosphérique comme référence.

Gauge de pression: un instrument utilisé pour mesurer moins ou supérieur à la pression atmosphérique comme référence.

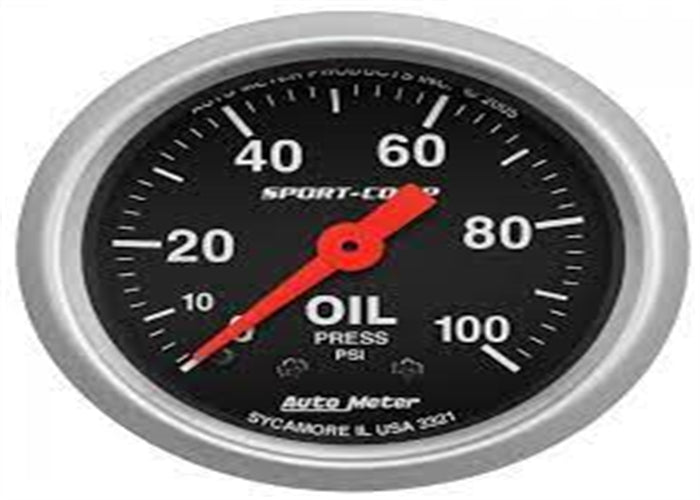

2.Auge de pression

Dans le processus de contrôle des processus industriels et de mesure technique, le manomètre mécanique a été de plus en plus largement utilisé en raison de sa résistance mécanique élevée et de sa production pratique.

L'élément sensible élastique dans le manomètre mécanique produit une déformation élastique avec le changement de pression. Considéré comme une pression relative. Généralement, le point relatif est sélectionné comme pression atmosphérique.La déformation élastique de l'élément élastique sous l'action de la pression moyenne est amplifiée par le lecteur de vitesse de la jauge, et la jauge montrera une valeur relative (élevée ou faible) à la pression atmosphérique.Les valeurs de pression dans la plage mesurées sont représentées par le pointeur, et la plage indicatrice du cadran est généralement réalisée à 270 degrés.

3.Classification des manomètres

Le manomètre en fonction de sa précision de mesure peut être divisé en manomètre de précision, manomètre général. Les manches de pression de précision sont de classe 0,1, classe 0,16, classe 0,25, classe 0,4; les jauges de pression normales sont évaluées pour une précision de 1,0, 1,6, 2.5 et 4.0 respectivement. La jauge de pression en fonction de sa référence de pression de l'indicateur est différente, divisée en manomètre général, manomètre absolu, manage de pression différentielle. Prescules générales avec pression atmosphérique comme référence; le manomètre absolu de pression est basé sur la pression absolue zéro; Le manomètre différentiel mesure la différence entre les deux pressions mesurées. Selon sa plage de mesure, le manomètre est divisé en jauge à vide, jauge à vide de pression, micro-jauge de pression, bas de pression à faible pression est utilisé pour mesurer la valeur de pression inférieure à la pression atmosphérique. La jauge de vide de pression est utilisée pour mesurer la valeur de pression inférieure ou supérieure à la pression atmosphérique. Utilisé pour mesurer la valeur de pression de 0 ~ 6MPA. Le manomètre de pression moyen est utilisé pour mesurer la valeur de pression de 10 ~ 60 MPa.Le lecteur de pression à haute pression est utilisé pour mesurer la valeur de pression supérieure à 100 MPA. Le cas du manomètre sismique est fait d'une structure entièrement scellée, et l'huile d'amortissement est remplie dans le boîtier. En raison de son effet d'amortissement, il peut être utilisé pour mesurer la vibration dans l'environnement de travail ou la pression fluctuante (charge) du milieu. Le manomètre avec un interrupteur de contrôle de contact électrique peut réaliser la fonction de l'envoi d'alarme ou de contrôle. Les mécanismes de transmission à distance peuvent fournir des signaux électriques (tels que des signaux de résistance ou des signaux de courant CC standard) qui sont nécessaires en génie industriel. Pour mesurer la forte corrosion, haute température, facile à cristalliser la pression moyenne. L'élément élastique du manomètre L'élément sensible élastique dans le manomètre mécanique produit une déformation élastique avec le changement de pression. ), le diaphragme, le diaphragme et les soufflets et autres éléments sensibles et selon cette classification. L'élément de détection est généralement en alliage de cuivre, en acier inoxydable ou en matériaux spéciaux. , tube en spirale et autres types. Chambre intérieure du tube à ressort, la pression peut être facilement convertie en déplacement élastique de l'extrémité libre du tube à ressort en utilisant ses caractéristiques élastiques. La plage de mesure du tube à ressort est généralement de 0,1 ~ 250 mpa.L'élément de détection du diaphragme est un élément de détection du diaphragme est un Diaphragme circulaire avec des vagues, le diaphragme lui-même situé entre deux brides, ou soudé à la bride ou à son bord pris en sandwich entre les deux brides. can be used to indirectly measure the pressure of the medium.The pressure is indicated by the pointer.The transmissible force of the diaphragm is greater than that of the Bourdon tube.As the surrounding edge of the diaphragm is fixed, the vibration resistance of the Le diaphragme est meilleur.Diaphragm Les jauges de pression offrent une protection de surpression très élevée (par ex. diaphragme attaché à la bride supérieure). Un revêtement protecteur peut être également ajouté au diaphragme pour améliorer la résistance à la corrosion. La bride ouverte, le rinçage, l'ouverture et d'autres mesures peuvent être utilisées pour mesurer la viscosité du manomètre de diaphragme est un milieu très grand, impur et cristallin. La plage de mesure de la pression des jauges de pression de diaphragme est de 1600pa ~ 2,5 MPa.

L'élément de détection de la boîte à membrane se compose de deux diaphragmes avec une section d'onde circulaire couchée ensemble. La pression du milieu de mesure agit à l'intérieur de la cavité de la capsule, et la déformation résultante peut être utilisée pour mesurer indirectement la pression du milieu. de la valeur de pression est montré par le pointeur. Les jauges de pression avec élément de capsule sont généralement utilisées pour mesurer la micro-pression des gaz et avoir un certain degré de protection de surpression. Les éléments de détection de capsule séverale empilés ensemble produisent une grande force de transfert pour mesurer des pressions extrêmement petites . Les jauges de pression avec type de capsule varient de 250 à 60000pa.
